Konusschleifen der Bohrspindel
und Reduzierhülsen auf der Maschine

---

Ist Ihre Werkzeugaufnahme durch einen "Crash" beschädigt, oder haben Sie einen "Rundlauffehler"?

Direkt bei Ihnen vor Ort schleifen wir zum Festpreis und in kürzester Zeit SK 30, SK 40, SK 50 und SK 60 – auch mit Plananlagen, HSK-Aufnahmen und Mörsekegel.

Durch unsere Diamantschleifkörper arbeiten wir besonders effizient mit lediglich 0,05 – 0,07 mm Materialverlust am Konus.

Der gemessene Rundlauf (0,003 mm) ist dabei sogar besser als bei Neumaschinen!

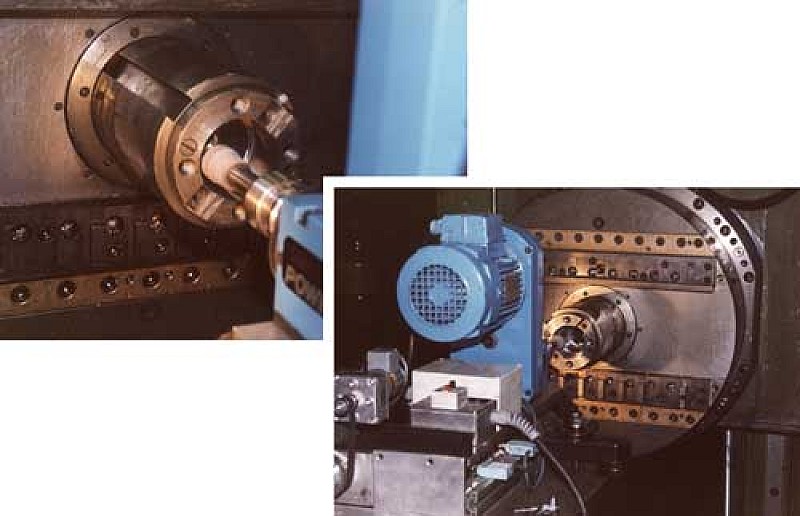

Im Bereich Bohrwerkservice setzen wir Ihre Bohrspindeln instand. Dabei wird die Bohrspindel auf der Maschine ausgebohrt und geschliffen. Eine Konusbuchse (Härte: 64 HrC) wird eingeschrumpft und ebenfalls geschliffen

SK 40 und SK 50 - horizontal und vertikal.
Rundlauf bei 300 mm, Messdorn 0,010 mm.
Der Arbeitsaufwand beträgt ca. 2-3 Tage.

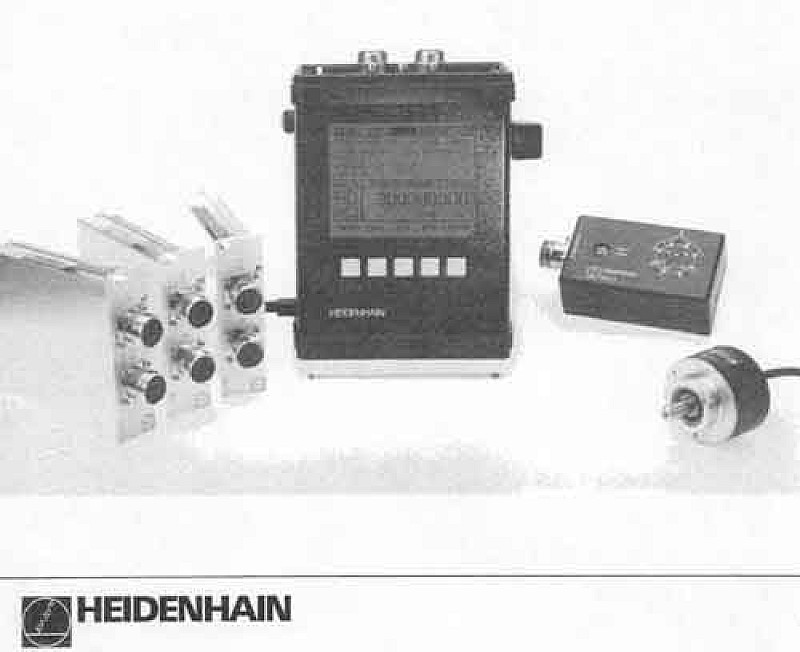

Neben der Planscheibeninstandsetzung und der Geometriemodifikation von Winkelfräsköpfen, bieten wir auch die Störungsbeseitigung an Messsystemen mit dem Heidenhain Diagnose-Set an.

Gerne rüsten wir Ihre älteren Maschinen mit Istwert-Systemen nach und prüfen die Werkzeugeinzugskraft der Bohrspindel, die wir wenn nötig, reparieren und neu einstellen.

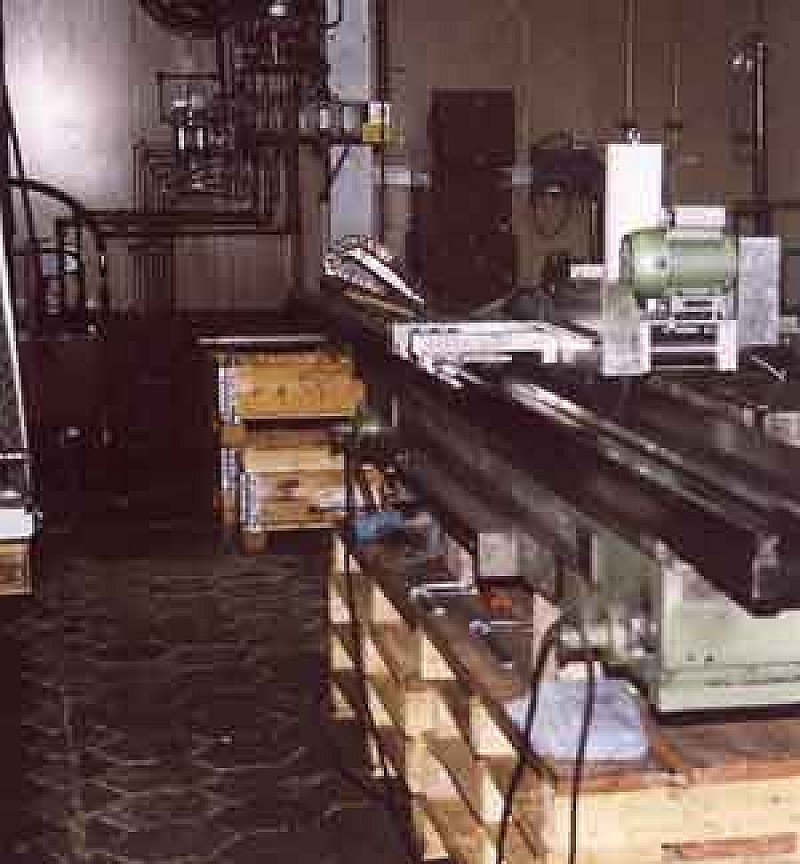

Instandsetzung von Teleskopabdeckungen kurzfristig

Das Nachschleifen von gehärteten Bettführungsbahnen erledigen wir bei Ihnen vor Ort mit unserem speziellen Schleifwagen. Die geschliffene Flucht kann dann mittels Lasermessung dokumentiert werden.

Schleifen von Bettführungsbahnen mit mobilem Schleifgerät

Beispiel:

3 Bahnen Bett 12m lang, Ständer bleibt auf dem Bett.
Arbeitsaufwand ca. 14 Tage.
Toleranz 0,04mm Rautiefe 4 Tausendstel mm.

• Nachschleifen von Stoßkanten der Betten
• Untergriffe schleifen
• Flucht schleifen mit Lasereinsatz
• Neu einschaben der Geometrie

Hierzu unterbreiten wir Ihnen gerne ein Angebot.
